Арх-Штудия 2: разрез




Это "гиф". Дождитесь его полной загрузки.

Заказчик сообщил, что появится через час, а у вас только планы, разрезы и м.б. фасады? Скетчап глючит, или просто он вам уже надоел. Что делать?

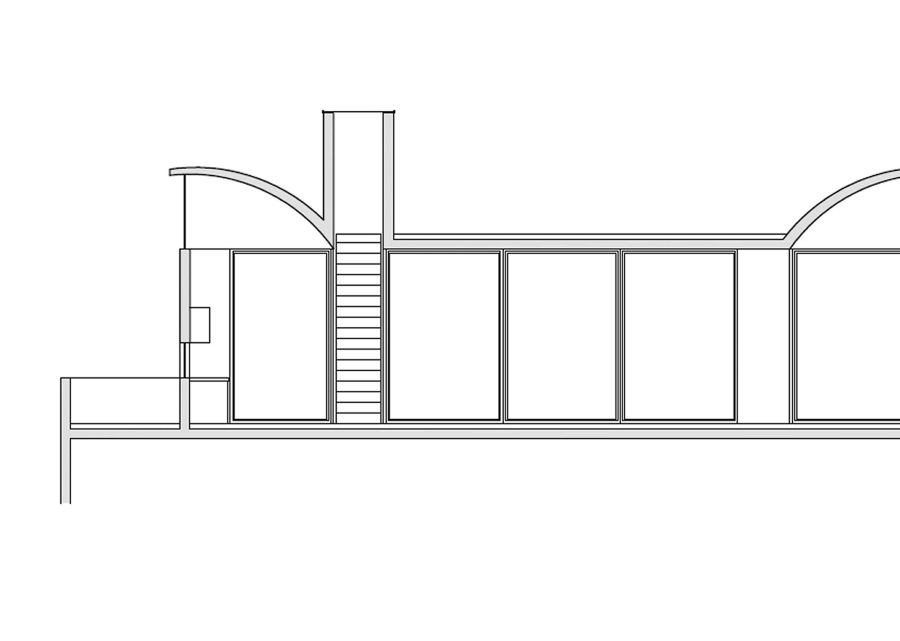

Берём распечатку фрагмента разреза и кидаем не него лист кальки.

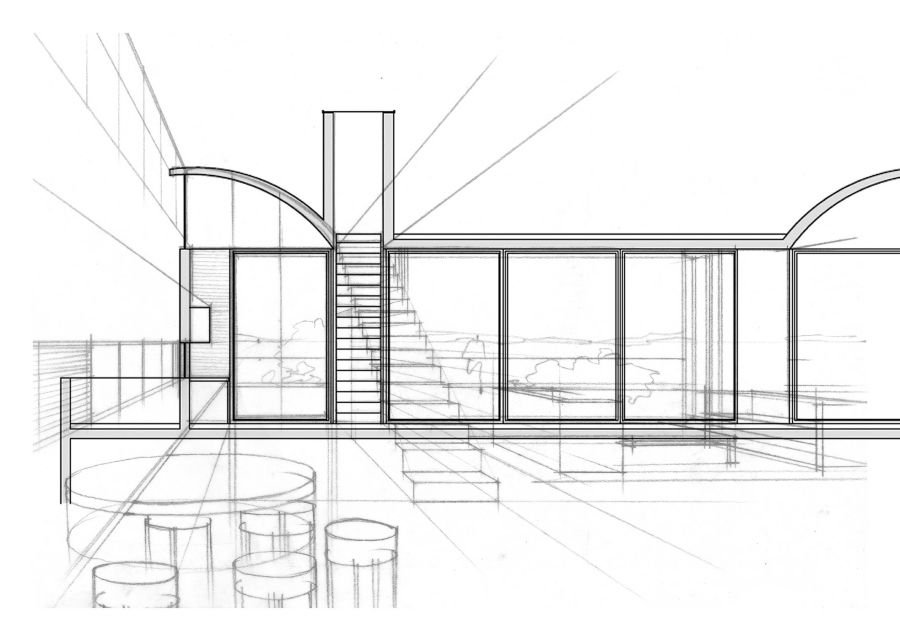

Хватаем линейку (желательно прозрачный угольник - его проще держать в руке и все видно) и очень мягкий карандаш (я предпочитаю 4-6в) и, вспоминая уроки начерталки, быстро набрасываем самый примитивный вариант фронтальной перспективы. Не заморачивайтесь с построением, рисуйте все "на глаз", но постарайтесь не утрировать глубину - мы всё-таки в интерьере.

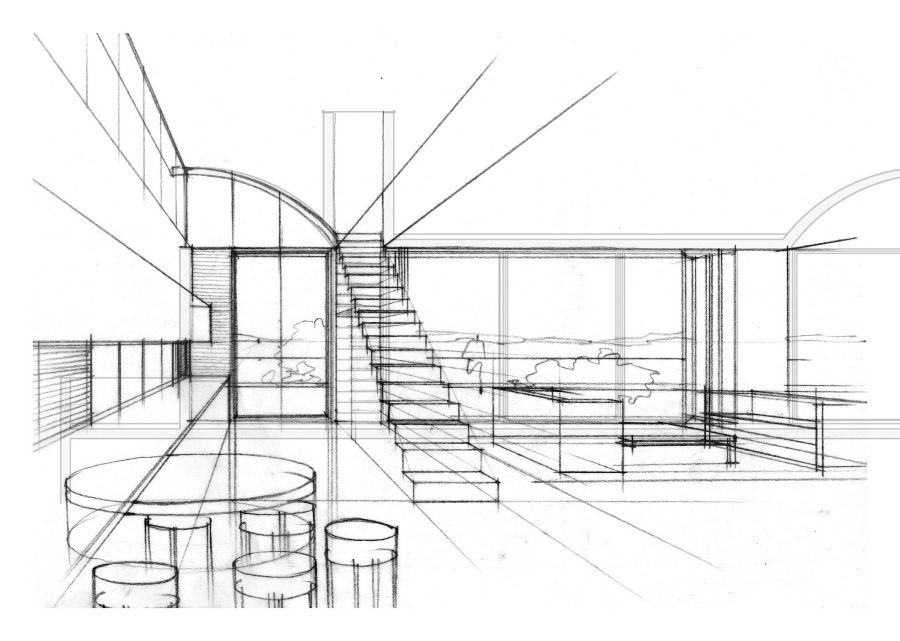

Теперь подкладывайте под рисунок, еще одну кальку. Станет лучше видно, что вы успели сделать, разрез несколько "погаснет", и можно будет откорректировать недочеты.С первой стадией покончили,  можно вытащить ненужный уже разрез из-под рисунка.



Вторая стадия.

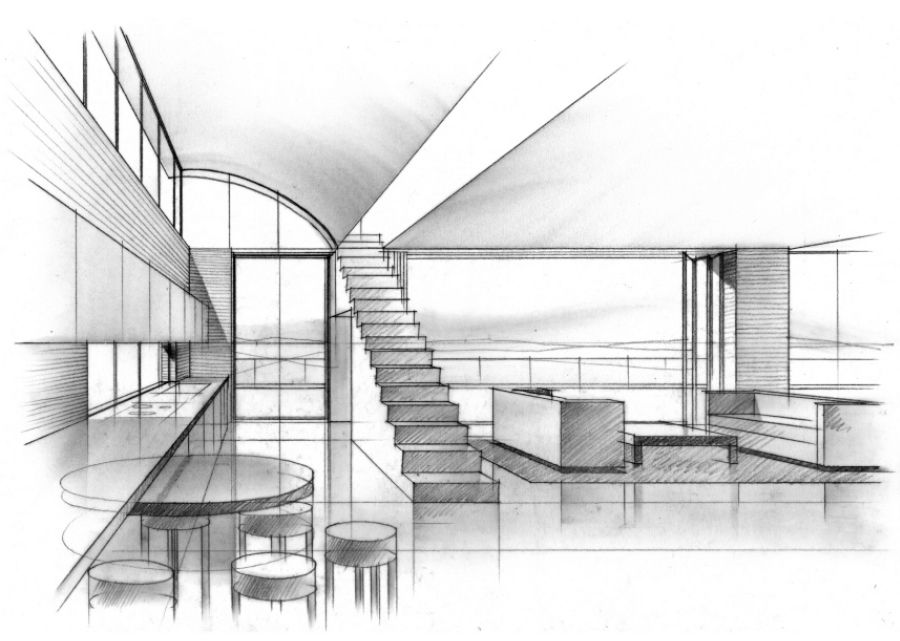

Убираем пока карандаш в сторону и вооружаемся двумя вещами - большим пальцем правой руки (левши - левой :) и куском кальки с ровно обрезанным краем. При помощи этих двух нехитрых инструментов задаем тональность, такую, как вам захочется, с падающими тенями или без них, с фактурой-текстурой или без неё... ets. Теперь понятно, почему мы на первой стадии использовали мягкий карандаш?

При желании можно поверху внести дополнения штрихом. Затем фиксируем рисунок фиксативом (пардон за плеоназм) и переходим к третьей стадии.



Третья стадия. Сканируем рисунок и забрасываем его в какой-нибудь "шоп" (я пользуюсь Corel Paint Shop Pro). Теперь  рисунок стоит почистить от лишних пятен и мусора. А, если заказчик еще не появился и есть время, то можно занятся улучшениями. Например, "украсть" с другого вашего рисунка растительность, людей и пр. Теперь отправляем рисунок на печать, причем лучше в размере большем, чем оригинал.. и расслабляемся перед встречей.
Tags: Арх-штудии, Практика
